| Sveon | Дата: Пятница, 14.07.2017, 10:04 | Сообщение # 1 |
|
Сержант
Группа: Администраторы
Сообщений: 34
Статус: Offline

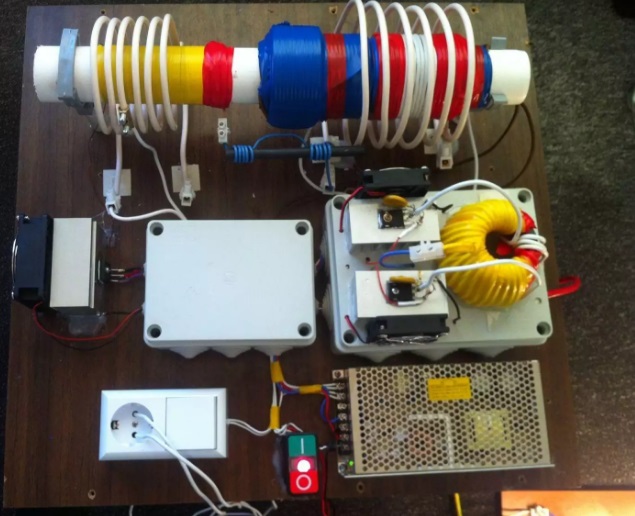

| Фото по теме

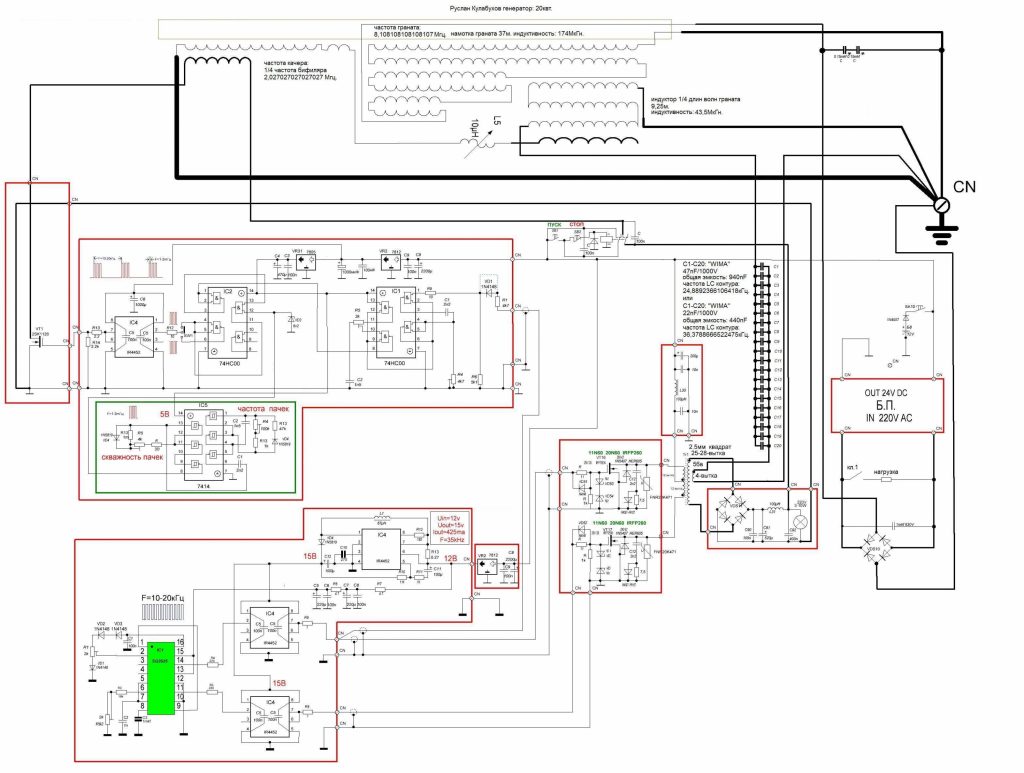

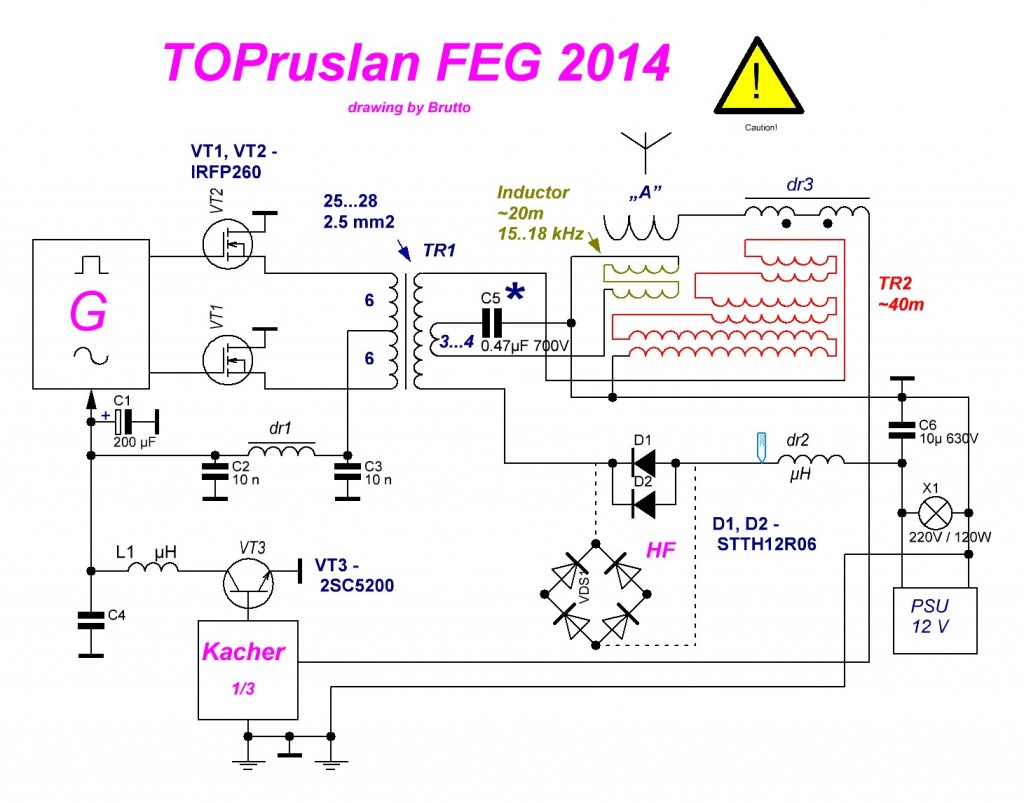

Не смотря на простоту подачи информации – (подробная схема приведена) вся соль заключается в определенной настройке. Без осциллографа не обойтись.
|
| |
| |
| Sveon | Дата: Пятница, 14.07.2017, 10:06 | Сообщение # 2 |
|
Сержант
Группа: Администраторы
Сообщений: 34
Статус: Offline
| Здесь видео от Акулы,т.е. Романа Карноухова, где он раскрывает подробности настройки своей установки
https://youtu.be/-rALEpvBQig
Анализ устройства"Граната+ индуктор"

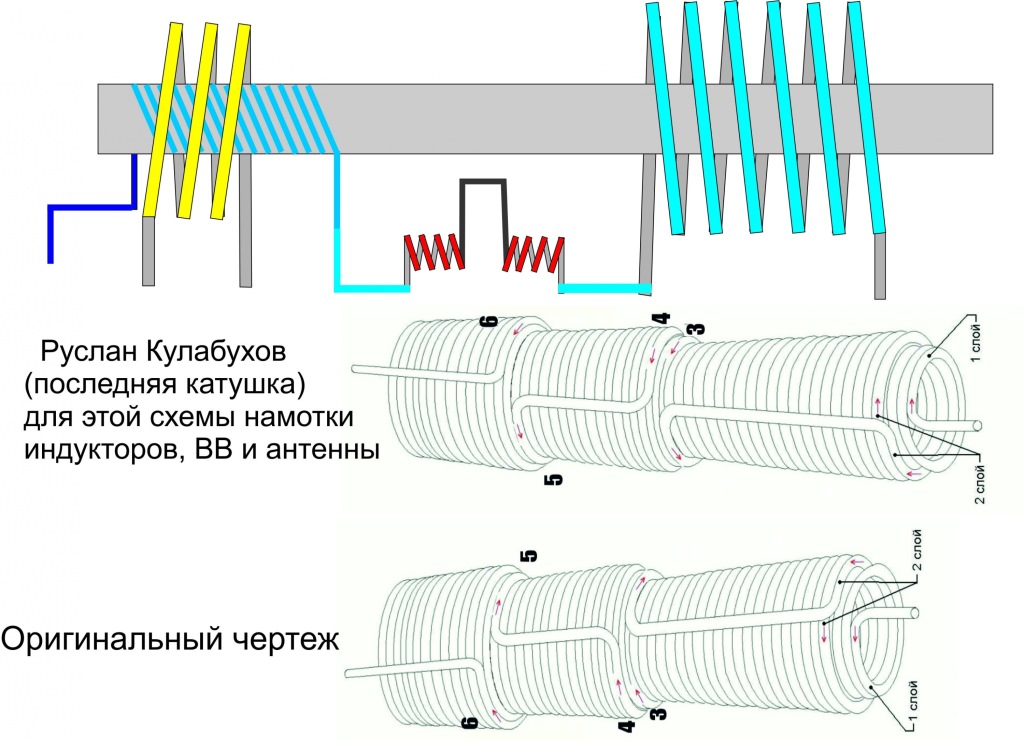

Схема намотки - смотрите
тут же, рис.5
Обсуждения с известного
форума:
Внесу небольшую ясность
по гранате и её индуктору. Как я писал раньше в теме про качеры -
существуют несколько видов резонансов: это волновой или LC резонанс и
четвертьволновой. И то что качер и тесла типичные представители систем
работающие ТОЛЬКО на четвертьволновом резонансе. То что Русланпытался совместить LC резонанс с четвертьволновым в своём качере - это всего
лишь попытка увеличить его эффективность, к общей картине это не имеет ни
малейшего отношения. Так вот, исходя из того что эта система работает только на
четвертьволновом резонансе, то для этого резонанса присущи ТОЛЬКО нечётныегармоники ( 3, 5, 7 и т.д) в то время как волновому резонансуприсущи ТОЛЬКО чётные гармоники ( 2, 4, 6 и т.д).И никогда не путайте эти виды резонансов и их гармоники. Из этого следует, что
при расчёте длины провода индуктора для гранаты (так как он является элемент
этой системы) надо брать соответствующие для данного резонанса гармоники,
т.е нечётные гармоники ( 3, 5, 7 и т.д). На пальцах этовыглядит так, берём Русланову-Романову гранату с длинной провода 37.5м делим её
на первую кратность ( 3 ) и получаем нашу длину проводаиндуктора 12.5м (то что доктор прописал). И вот эта длина провода индуктора как
раз укладывается в 2 слоя на гранате, как у Руслана-Романа, а не в 3 слоя как у
многих.
|
| |
| |
| Sveon | Дата: Пятница, 14.07.2017, 10:08 | Сообщение # 3 |
|
Сержант
Группа: Администраторы
Сообщений: 34
Статус: Offline

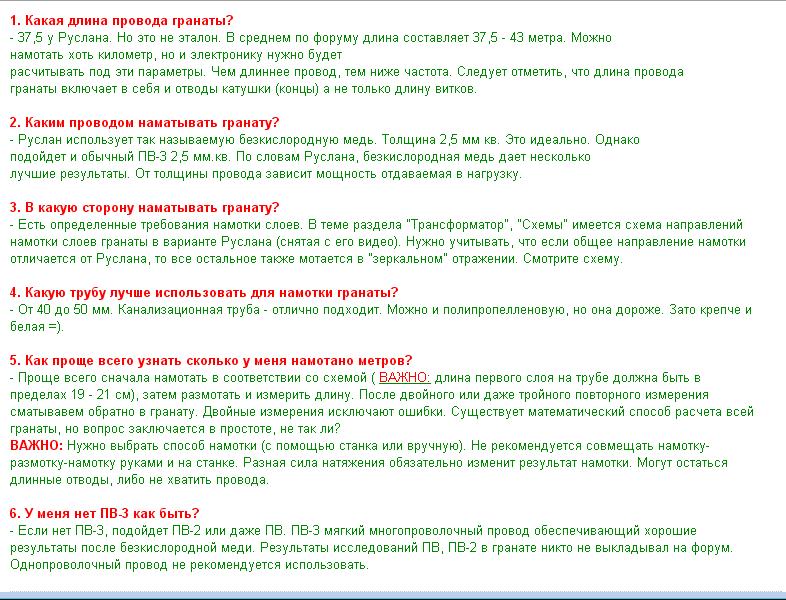

| Вопросы по намотке катушки - гранаты
|
| |
| |
