| Sveon | Дата: Пятница, 14.07.2017, 09:54 | Сообщение # 1 |
|
Сержант
Группа: Администраторы
Сообщений: 34
Статус: Offline

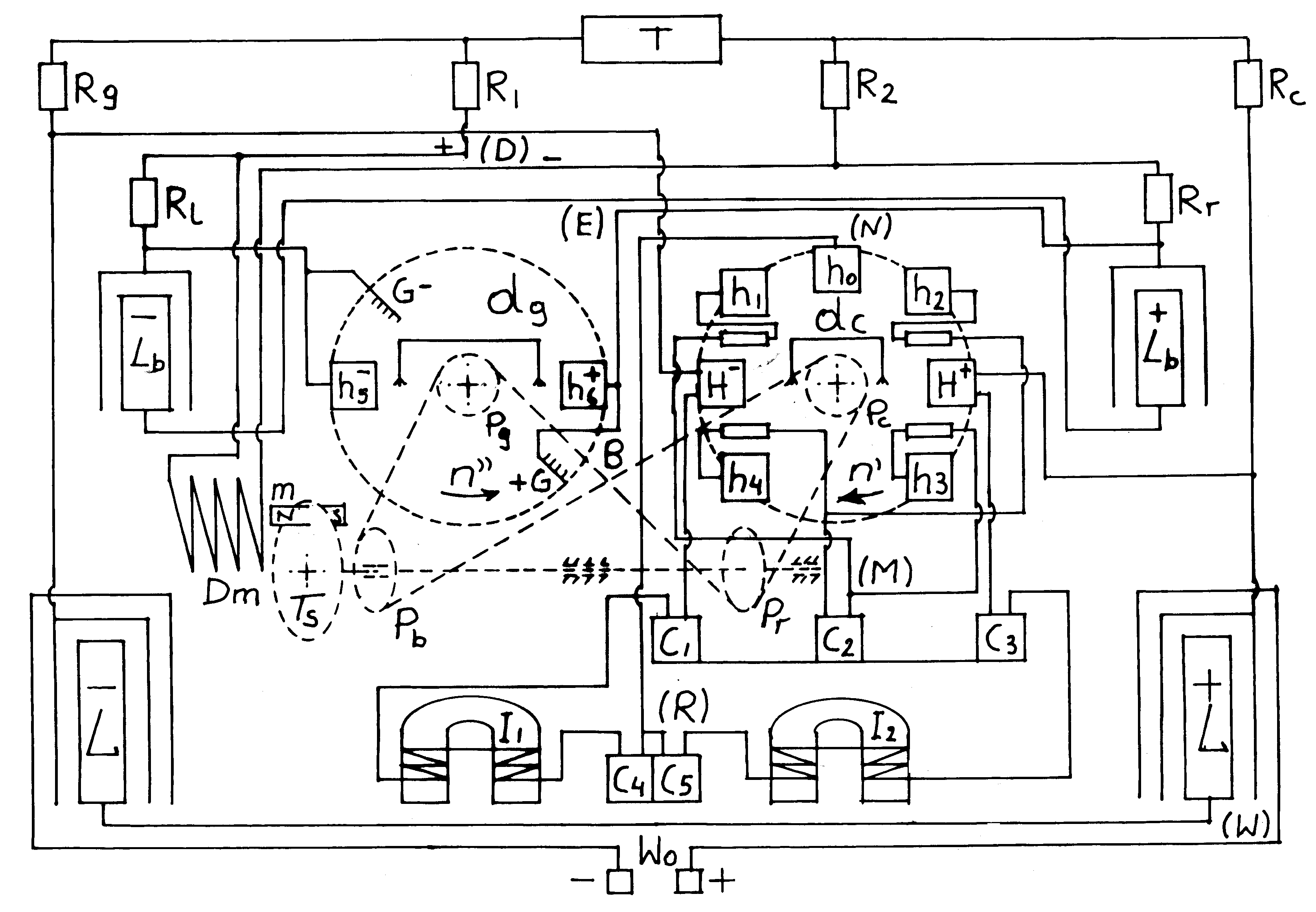

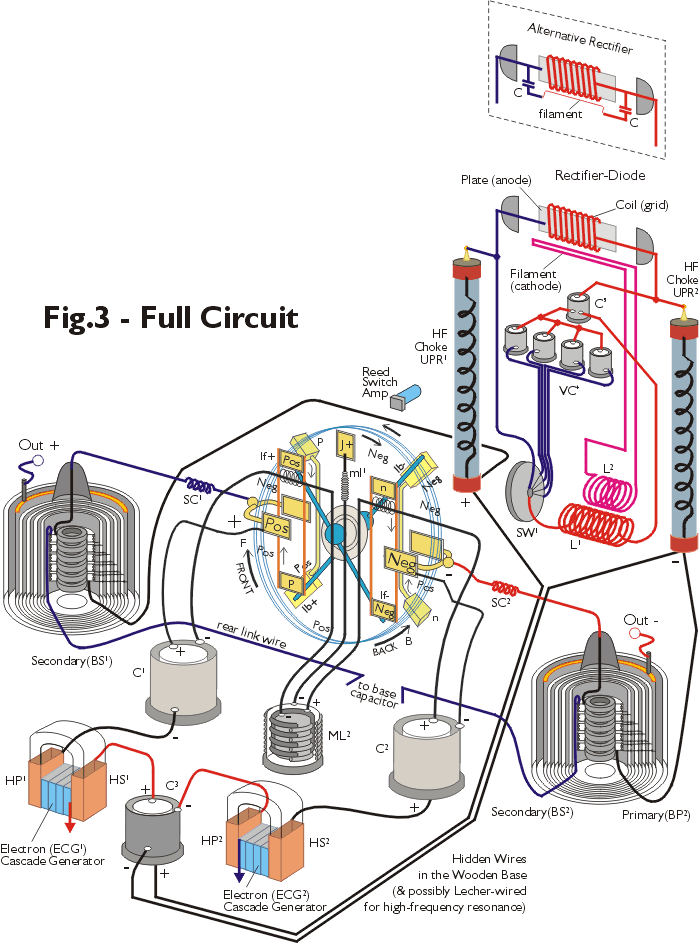

| Фотографии и схемы
|
| |
| |
| Sveon | Дата: Пятница, 14.07.2017, 09:55 | Сообщение # 2 |
|
Сержант
Группа: Администраторы
Сообщений: 34
Статус: Offline
| В связи с почти полнымотсутствием информации на данную тему, мы позволили себе провести компиляцию
находящихся в нашем распоряжении материалов, собранных из русскоязычного и
англоязычного контента интернета.
Приносимблагодарность владельцам сайтов, информацию с которых мы использовали в данной
компиляции, и одновременно извиняется за то, что нет возможности упомянуть
непосредственные источники. Информация собиралась в течение года, и материал
сохранился как чистая информация , без указаний источников.В качестве небольшоговступления хочется вкратце сообщить собственное мнение о самой машине и
некоторые мысли, возникшие в процессе поисков информации.В Швейцарии, вхристианской общине-кооперативе, под названием Methernita, созданном в середине
прошлого столетия, был изобретен генератор энергии, не потребляющий внешних
источников, но поставляющий электричество в течение более 30 (!) лет в
количестве, перекрывающем потребности всей общины, включая и производственные
мастерские, которые находятся там-же.Попав в поле нашегозрения, тема горячо заинтересовала нас и начались долгие и кропотливые поиски.
Проблема усугублялась тем, что информации на русском языке было крайне мало, а
англоязычные сайты, на которых можно было что-либо узнать об этом с завидным постоянством
исчезали весьма быстро. В том, что сама машина существует, как физическое тело
(в реальном исполнении) , сомнений не возникло. Как не возникло сомнений и в
том, что для проверки существования и работы самой машины на место ее
нахождения выезжали многие, весьма известные специалисты, включая и Стефана
Маринова, известного своими поисками нетрадиционных источников энергии, и
занимавшего весьма серьезный пост в академическом институте.
У насесть отчеты 12 ученых, в разное время приезжавших в общину для обследования и
проверки работоспособности "Тестатики". Мы не считаем необходимым
приводить эти отчеты здесь, поскольку все они сводятся к тому, что "машина
работает, но мы не понимаем - каким образом."
|
| |
| |
| Sveon | Дата: Пятница, 14.07.2017, 09:55 | Сообщение # 3 |
|
Сержант
Группа: Администраторы
Сообщений: 34
Статус: Offline
| С нашей точки зрения, проверка правдивости создателей машины "Тестатика", утверждающих, что община использует только энергию, вырабатываемую этими машинами (включая и собственные производственные цеха), может быть проведена абсолютно ненаучными, и очень простыми методами.
Для этого достаточно запросить электрокомпанию, снабжающую электричеством данный ареал о наличии счетов на оплату электроэнергии, предъявляемых к оплате общине Methernita, и размере оплаты. По величине сумм можно совершенно точно сделать подтверждающие или опровергающие выводы о правдивости высказываний авторов изобретения.Проблема усугубляется тем, что участники этого кооператива категорически против распространения этого изобретения в силу религиозных убеждений. Впрочем, убеждения могут быть здесь и не... Однако, не претендуя на истину в последней инстанции, мы сочли необходимым выложить для общего обозрения то, что нам удалось выяснить по данной теме.Надеемся, что найдется достаточно заинтересованных специалистов, которые смогут поделиться своими мнениями о конструкции самой машины, и быть может, найти новые аспекты во взгляде на этот генератор.Мы считаем, что состояние дел в современной физике не позволяет считать, что здание классической теории завершено. Множество противоречий и несообразностей в современной электродинамике напрашивались на тщательный анализ, который и был проведен замечательным отечественным теоретиком Г.В Николаевым.
|
| |
| |
| Sveon | Дата: Пятница, 14.07.2017, 09:56 | Сообщение # 4 |
|
Сержант
Группа: Администраторы
Сообщений: 34
Статус: Offline
| Швейцарская электростатическая машина Баумана
В духовной общине Methernita, Линден в Швейцарии, с 1980-х годов работают устройства, генерирующие 220 Вольт для бытовых нужд поселка. Суммарная мощность систем составляет более 750 Киловатт. Изобретатель назвал свое устройство Swiss M-L converter , Thesta-Distatica, и заявил, что он получил описание конструкции и принципы работы во время медитации.
С технической точки зрения, устройство представляет собой модернизированный электрофорный генератор Вимшурста, диски которого способны вращаться постоянно за счет сил электростатического взаимодействия. В конструкцию также входят постоянные магниты. Машина с диаметром дисков 20 сантиметров производит около 200 Ватт мощности, большая машина имеет диски диаметром 2 метра и производит около 30 Квт.
Детали описания конструкции могут быть получены от Ted Bart, Haltenstarsse 5A, 8912 Obfelden, Switzerland, или от Швейцарской Ассоциации Свободной Энергии. Развивается и продается группой исследователей "Methernita " CH 3517, Linden, Switzerland.
В основе лежит электростатический генератор Вимшурста, который использует стальные или алюминиевые сегменты. Отмечено, что при использовании постоянных подковообразных магнитов в современной версии конвертера, Э.Д.С. значительно увеличивается. Специальный диодный модуль и лейденские банки обеспечивают регулировку частоты за счет резонанса, поскольку они соединены с катушками подковообразных магнитов.
[img]file:///C:....mg]
Комментарий Фролова А.В:
При правильном расположении щеток, снимающих высокое напряжение с пластин, диски отталкиваются от них. В принципе, электростатическая машина Вимшурста обратима, то есть она производит высокую разность потенциалов за счет разделения зарядов трением, а при подаче на нее разности потенциалов она вращается, так как СЕГМЕНТЫ ОТТАЛКИВАЮТСЯ ОТ ЩЕТОК. Таким образом, зарядив свои конденсаторы, машина поддерживает свое вращение.
Это весьма эффективная версия преобразователя, позволяющая проектировать и строить установки мощностью сотни киловатт. Некоторые трудности заключаются в понижении высокого (более 100 Квольт) напряжения до 220 Вольт.
Фролов А.В.

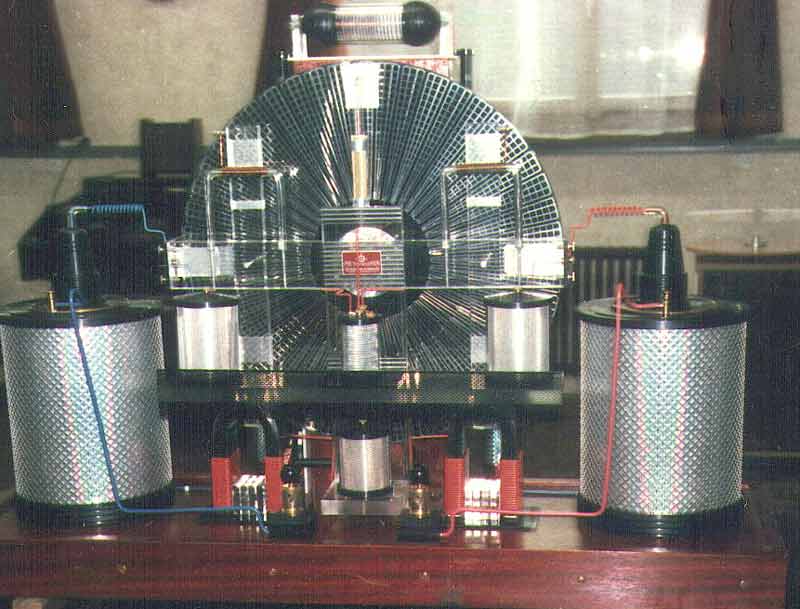

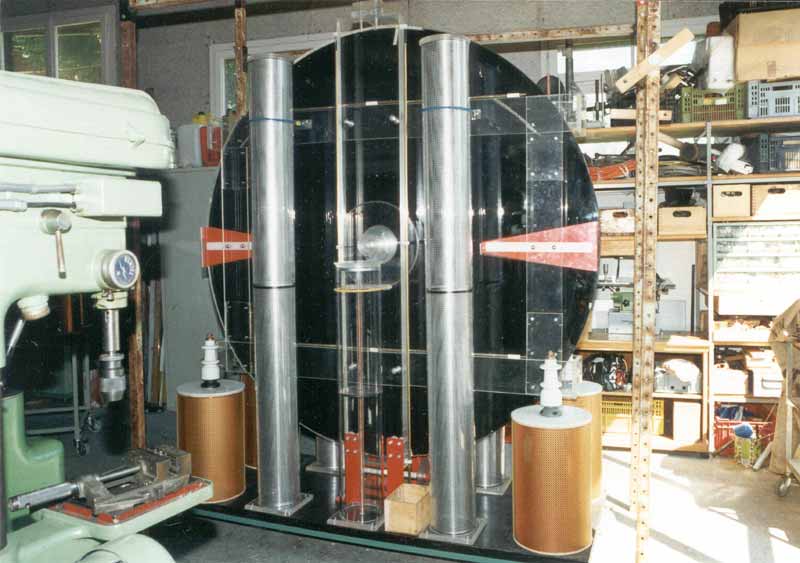

Несколько снимков генератора, сделанных крупным планом. Источник снимков не указан:
|
| |
| |
| Sveon | Дата: Пятница, 14.07.2017, 09:56 | Сообщение # 5 |
|
Сержант
Группа: Администраторы
Сообщений: 34
Статус: Offline
| Электростатическая машина Wimhurst
Интересное устройство было создано в конце прошлого и начале этого столетия. Это устройство называется электростатической машиной Wimhurst и может быть оно содержит ключ к некоторым секретам свободной энергии..
К несчастью, те немногие, которые построены, в основном, заменены на машину Ван Дер Графа.
Однако из-за работы, выполненной Швейцарской группой, строящей Testakica - имеет смысл снова исследовать эту машину самостоятельно .
Эта машина состоит в основе своей из спаренных дисков, вращающихся с низкой скоростью в противоположных направлениях относительно друг друга.
Диск может приводиться во вращение руками или двигателем.
Для постройки своей модели я использовал старые граммофонные пластинки.
Устройство:
Два противовращающихся диска с секциями фольги
В центральном среднем горизонтальном положении две щетки, расположенные спереди, и две на задней стороне, чтобы собирать и передавать заряд в лейденские банки, затем сохранять его или разгрузить через искровой разряд, когда при вращении обоих дисков будет накоплен достаточный заряд.
Общее соединение объединяет две щетки - С и D, чтобы одновременно был равный заряд в обоих секторах на диске под этими щетками .
То же самое происходит на втором диске, но общее соединение находится под углом 90° к внешнему общему соединению E-F
Энергия из позиции А попадает внутрь металлической пластины Лейденской банки и из позиции B в другую емкость (конденсатор).
Здесь также есть общее линейное соединение к внешней оболочке обеих лейденских банок.
Конструирование :
Взять две старые виниловые граммофонные пластинки, примерно 30 см диаметром (могут быть использованы меньшего или другого диаметра, либо другой не проводящий материал)
Разметить каждый диск на 36 равных сегментов, рисуя прямые линии через центр по диаметру через каждые 10°
Разметить на каждом диске по два круга на расстоянии примерно 25 мм от внешнего и внутреннего краев дисков.
Внутренний круг зависит от размера сегментов фольги, которые вы используете, и будет использован как направляющая для размещения металлических полос.
Рекомендуется использовать для конструкции алюминиевую фольгу, но я обнаружил, что некоторые линотипы работают с алюминиевыми платами, которые удобно резать ножницами, и возможно вам будет удобнее работать с этим материалом. Я также обратил внимание, что этот материал более стойкий в использовании, чем алюминиевая фольга.
Кусок алюминиевой фольги должен точно соответствовать сегменту на диске и должен быть приклеен на место любым вязким клеем.
Сектора, которые я использовал, были около 8 см длиной каждый, и от 1 см на узкой части конуса до 2,6 см на широкой, все углы конуса были закруглены.
Вам нужно будет 18 секций на каждый диск, итого = 36 секций.
Разместить одну секцию на секторе, оставив следующую пустой, затем повторять.
Приклеить эти секции на место, и дать им хорошо высохнуть, в зависимости от вашего клея и влажности климата.
Убедитесь, что все наклеенные секции абсолютно плоские и нету торчащих кусков алюминия.
Позже нужно будет покрыть лаком пластик вокруг металлических секций.
На обратной стороне одного из дисков также добавить фибровую шайбу для установки дисков относительно друг друга в строительной и рабочей позициях.
Вам будет также нужно сделать и приклеить шкивы в центр каждого диска
Когда устройство собрано , эти диски будут установлены на двух отдельных валах и установлены обратными сторонами друг к другу с секциями металла наружу.
Как делать шкив
|
| |
| |
| Sveon | Дата: Пятница, 14.07.2017, 09:57 | Сообщение # 6 |
|
Сержант
Группа: Администраторы
Сообщений: 34
Статус: Offline
| Я слышал, что люди использовали хлопковые бобины, но я предпочитаю делать их из PERSPEX (Перспекс" ( фирменное название органического стекла концерна "ИКИ" [ ICI ]; обладает большой механической прочностью; применяется для остекления автомобилей, самолётов. Далее в тексте будет привычное название "оргстекло" дисков, вырезанных нормальной домашней дрелью с насадкой, которая режет отверстия от 3/4 , до примерно около 2 1/2 дюймов в диаметре.
Подача винта дрели должна быть не более чем 1/4 дюйма и расточенное отверстие может позже быть высверлено до 5/16 дюйма
Это будет установлено на вал с резьбой , установленный на опорах из оргстекла (Уже обошлись без подшипников, поскольку оргстекло прекрасно скользит по металлу.
Вырезать 4 диска большого диаметра и два поменьше , и склеить их вместе, используя гайку и болт в высверленном отверстии , для сжатия 3 деталей вместе , чтобы сформировать шкив.
Возможно, придется зачистить заусеницы на всех деталях перед склеиванием.
Я использовал токарный станок, но Вы можете зажать диск из оргстекла в сверлильный патрон на 1/4 дюймовый болт и осторожно ошкурить его.
Ведущие шкивы
Также вам будет нужно сделать два дополнительных комплекта шкивов для приводного колеса.
Если Вы предполагаете вращать вручную,то вам понадобится делать это шкивами большего диаметра, чтобы обеспечить более высокое передаточное число, чтобы обеспечить вращение диска с более высокой скоростью, чем от руки .
Возможны передаточные числа где-то около 3:1 или 2:1
Когда все собрано, один шкив должен быть зафиксирован гайками, сжимающими его с двух сторон на вале с резьбой.
оптимальный диаметр вала = 5/16, поскольку 1/4 - слишком тонкий и изгибается
Второй ведущий шкив должен вращаться свободно
Соедините ремнем все шкивы, как показано на рисунке ниже .
Этот проект ременного привода я придумывал в течение нескольких месяцев, а до этого использовал неэффективный перекрестный ремень в своем устройстве, пока кто-то не прислал мне эту идею:
Изготовление щеток
Для этого устройства вам понадобится cделать восемь сборных щеток .
Центральные Щетки
Они будут установлены в точках A и B на оргстекле в центральных краях средней линии горизонтальной оси диаметра каждого диска и они также будут в общей позиции на заднем диске.
Диаметральные связи
Основные проводные соединения
Далее две совместно соединенные щетки - должны быть в позиции С и позиции D (Возможно, что С нужно устанавливать выше и D ниже, чем то, что показано на чертеже. (синяя линия)
Щетки E и F показанные белым на чертеже - находятся на обратной стороне чертежа и должны быть установлены в позиции 90 градусов относительно С и D на внешней стороне.(белая линия)
Некоторые использовали фольгу в качестве скользящих контактов с фольгой на диске, как щетки. Но я нахожу, что обычные небольшие пружины установленные на небольших болтах с резьбой являются отличными щетками, которые затем можно закрепить и зажать в необходимую позицию, используя гайки, чтобы регулировать их положение относительно металлических секций в дисках.
Основная конструкция Лейденской банки
Я думаю , что просто нужно использовать тот же линотипный алюминий, который использован для секций на дисках.
У меня всегда была проблема с оберткой из фольги, которая продается в магазинах и было найдено вышеуказанное, с чем намного легче оперировать.
Я использовал обычные стеклянные банки около 17 cm высотой и 8cm в диаметре. но можно использовать любые толстые стеклянные банки.
Вырежьте металл так, чтобы полоса пошла вокруг наружной стороны банки и перекрывала немного и оставляла один дюймовый промежуток вверху и внизу со открытым стеклом в каждом конце.
Заверните алюминий вокруг наружной стороны банки и зафиксируйте его плотно на месте изоляционной лентой , затем примените какую-нибудь липучку и дайте ей стечь между металлом и стеклом.
Примените какой-нибудь самоклеющийся яркий пластик как обшивку и покройте им как металл так и стекло.
Для внутренности банки вырезать металл той же высоты, но меньше чем внешняя длина и форма в цилиндр, используя другую стеклянную банку того же диаметра, затем вдвинуть внутрь банки.
Можно купить изолированный металлический провод, соединенный с металлом, вместо того, чтобы делать это самостоятельно.
Лейденская банка готова.
Вам понадобится сделать еще одну банку такого же размера, используя те же материалы.
|
| |
| |
| Sveon | Дата: Пятница, 14.07.2017, 09:58 | Сообщение # 7 |
|
Сержант
Группа: Администраторы
Сообщений: 34
Статус: Offline

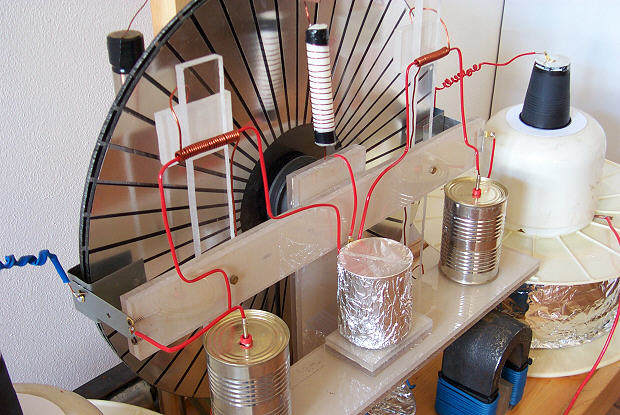

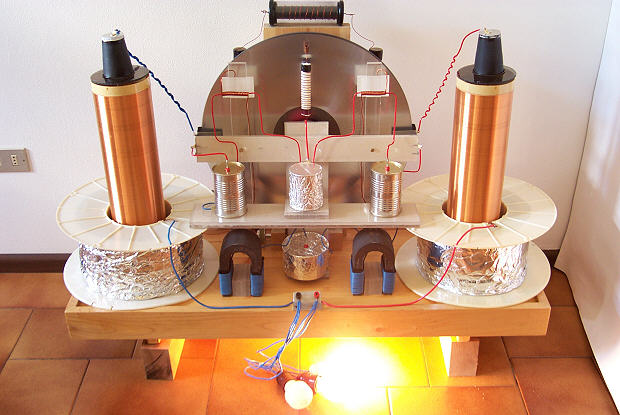

| Еще фото, на последок
|
| |
| |
